隧道FM調頻廣播覆蓋技術方案

        隧道FM調頻廣播覆蓋解決方案詳細描述了隧道廣播覆蓋的技術原理，主要從隧道FM調頻廣播覆蓋的設備組成、信號流程、關鍵技術等幾方面進行描述。

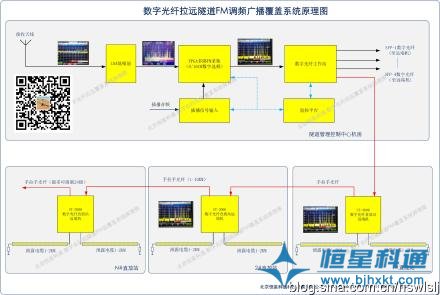

隧道FM調頻廣播覆蓋系統主要由信號選頻單元、光纖傳輸單元、直放站（遠端機）、泄/露電纜與天饋系統組成。

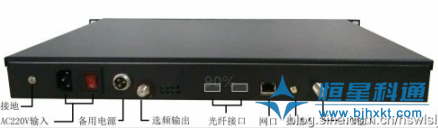

一、數字選頻單元：數字選頻單元也叫數字選頻器，是一種軟件無線電數字選頻方式，為采用SDR軟件無線電技術的可均衡FM廣播信號選頻方式，且具有手/拉/手數字拉遠可達50公里特點，是目前調頻廣播信號覆蓋最先進的選頻方式。首先利用高速ADC將FM信號進行500MHz左右的高速采集量化，把射頻信號變成PCM數字信號；再把PCM數字信號送給FPGA進行數字運算選頻，將所需要的頻率輸送給高速DAC或DDS生成需要的FM調頻載波。

二、光纖傳輸單元：傳輸方式也叫拉遠方式，主要取決于選頻方式與近端機采用的技術路線，采用解調二次調制與模擬中頻選頻方式，只能采用模擬光纖拉遠，一臺模擬近端機可以帶1-4臺遠端機，光纜中傳輸?shù)氖悄M光信號，上下行采用波分復用，此種方法為星型結構，需要光纖資源較多，對于已建成隧道需要重新敷設光纜。
采用數字選頻方式與數字近端機，在光纖中傳輸?shù)氖菙?shù)字化后的射/頻信號，遠端機也需要采用數字光纖遠端機，采用手/拉/手的傳輸方式，節省光纖資源。

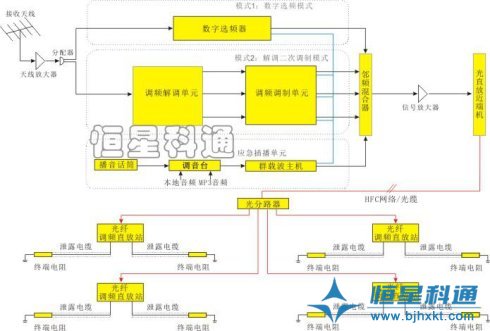

2.1、模擬選頻信號光纖拉遠方式





三、調頻直放站的選擇
3.1調頻直放站的選擇：
前面講過，模擬選頻就要選用模擬直放站、數字選頻就要選用數字直放站，一般直放站輸出功率為5-30W，大部分項目采用直放站輸出后，再用功分器將信號進行分配，再送給泄露電纜在隧道內輻射覆蓋。根據我們多年的工程經驗，直放站可以設計為雙輸出模式，例如30W直放站可以設計為2×15W輸出，這樣可以減少功分器和分配連接電纜的使用，從而提高系統可靠性。另外，采用2組15W功放輸出，即使有一組射頻功放故障，只會影響一段泄露電纜對應的區間，不影響另外一組射/頻功放的區間，大大提高系統運行可靠性和穩定性。
不管選用模擬直放站，還是數字直放站，都應該選擇單模光纖雙向傳輸，直放站的工作狀態都可傳輸?shù)浇藱C，經近端機與監控平臺軟件連接，實現對遠端機工作狀態的遠程監控。
3.3調頻直放站

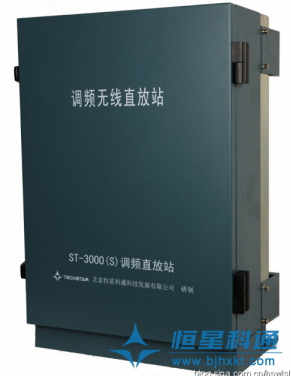

我公司數字光纖拉遠調頻直放站ST-3000采用一體化鑄鋁防水結構，內置觸摸屏操作模塊，具有IP65防水等級。

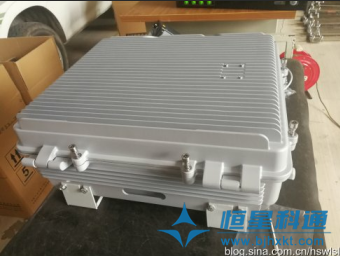

3.1直放站的外觀結構
